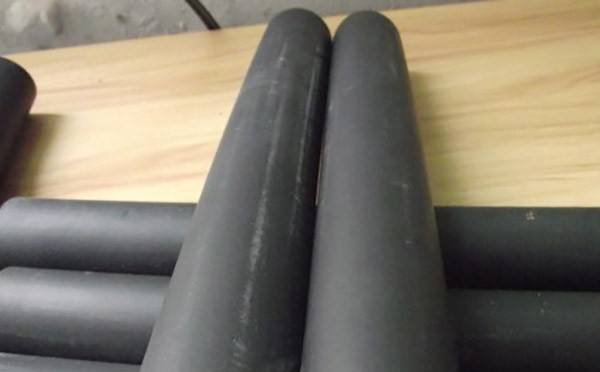

在甘肃地区的工业设备、建筑空调和冷链物流系统中，橡塑保温材料因其闭孔结构、低导热系数和良好的柔韧性，被广泛应用于管道、风管和冷热设备的保温防结露工程。然而，市场上产品种类繁多，性能参差不齐，许多项目因选材不当或施工不规范，导致能耗上升、冷凝水频发甚至系统故障。要真正发挥甘肃橡塑保温材料的节能效果，必须深入了解其核心参数、适用场景与安装要点。

如何看懂橡塑保温材料的关键技术参数

选购甘肃橡塑保温材料时，不能仅凭手感或价格判断，需重点关注几项核心指标。导热系数是衡量保温性能的核心参数，优质橡塑材料在平均温度0℃时，导热系数应≤0.034W/(m·K)。某冷库项目因使用导热系数为0.042W/(m·K)的劣质材料，导致库温波动增大，日均耗电量上升15%（数据来源：能效监测报告）。防火性能同样关键，正规产品应达到GB 8624-2012标准中的B1级（难燃材料），氧指数≥32%，烟密度等级≤75。

材料的湿阻因子（μ值）反映其抗水汽渗透能力，μ值越高，防潮性能越好，通常应≥1500。在湿度较高的环境如地下车库、游泳馆，若使用湿阻因子偏低的材料，内部易吸湿失效，保温性能大幅下降。实际案例显示，使用高湿阻因子橡塑材料的管道系统，三年内未出现结露现象，而普通材料在18个月内即需更换（数据来源：运维巡检记录）。

不同应用场景下的选型与施工要点

甘肃橡塑保温材料的应用需根据具体工况进行匹配。对于中央空调冷热水管道，推荐使用厚度10-30mm的B1级橡塑管壳，环境温度越低，所需厚度越大。在兰州冬季-15℃环境下，DN100管道若采用15mm厚普通材料，表面易结露；而使用25mm厚高密度橡塑材料可有效避免（数据来源：热工计算模拟）。

施工环节直接影响最终效果。切割橡塑管时应使用专用刀具，保证切口平整；接缝处必须涂刷配套胶水并压实，确保密封。异形部位如阀门、弯头应采用预制件或多次拼接，避免缝隙。某商业项目因施工人员未对接缝进行密封处理，导致多个三通部位出现冷凝水，引发天花板霉变，后期整改耗时一周（数据来源：工程维修记录）。

对于低温深冷系统（如冷冻站、低温储罐），可选用高压聚乙烯（PEF）作为补充材料，其耐低温性能优于普通橡塑，可达-80℃。而在高温设备（如锅炉房蒸汽管道）上，则应优先选用岩棉或玻璃棉等无机材料，避免有机材料老化分解。

长期使用中的维护与性能衰减

橡塑保温层并非“一劳永逸”，长期使用中会因紫外线照射、机械损伤或化学腐蚀导致性能衰减。建议每年至少检查一次保温层完整性，重点查看支架、穿墙处和接缝位置。发现破损应及时用同材质补丁和专用胶水修复，防止局部失效扩大。合理选型、规范施工与定期维护，是保障甘肃橡塑保温材料长期有效运行的关键。
