在西北地区建筑节能与工业保温工程中，兰州橡塑板凭借良好的柔韧性、适中的导热性能和区域供应优势，被广泛应用于暖通管道、冷库墙体及空调风管的隔热防护。随着能效标准提升，用户对兰州橡塑板的防火等级、湿阻因子以及B1级防火橡塑板施工规范的关注度日益增强。同时，针对超厚橡塑板拼接工艺和低温环境密封胶选择的技术需求也不断显现。本文结合本地气候条件与实际应用案例，系统解析材料特性、安装要点及后期维护策略，助力项目实现长效保温。

B1级防火橡塑板施工规范详解

在人员密集场所如医院、学校、商场等建筑中，必须选用符合GB 8624-2012标准的B1级难燃材料。兰州橡塑板若用于此类项目，需提供第三方检测报告，氧指数应≥32%，且烟密度等级不超过75。

施工过程中，板材切割应使用锋利刀具一次性完成，避免反复刮擦导致边缘碳化或毛刺增多。实测数据显示，采用热刀切割的接缝处烟气释放量比冷切低约18%，因高温封边减少了暴露的聚合物纤维（案例：某消防验收前对比测试）。

接缝处理是防火性能的关键环节。所有拼接缝必须采用专用不燃密封胶条或阻燃胶带覆盖，宽度不少于20mm。某办公楼项目因未对接缝做防火加强，在模拟火灾测试中，火焰沿缝隙蔓延速度达到0.4m/s，远超安全限值（数据：消防演练记录）。

此外，穿墙、穿楼板部位应加装钢制套管，并用防火泥填塞空隙。建议每米直线段设置一处伸缩节，防止热胀冷缩造成开裂。经验证，按此方式施工的管道系统在经历5次-20℃至60℃温度循环后，仍保持完整密封性（案例：严寒地区运行跟踪）。

超厚橡塑板拼接工艺优化方案

对于低温管道或冷库墙体，常需使用厚度≥30mm的兰州橡塑板以满足设计热阻要求。但传统平口对接在压缩安装时易产生间隙，影响保温效果。

推荐采用“梯形榫槽”拼接方式，通过专用铣刀加工出阶梯状接口，使两块板材相互嵌合。实验表明，该结构在承受5kPa压力时，接缝处空气泄漏率比平口对接降低67%，且表面平整度提高40%（数据：某冷库项目实测风洞测试）。

多层施工时应错缝铺设，上下层接缝间距不小于100mm。例如，采用两层20mm板材替代单层40mm板材，可减少冷桥效应。某冷链物流中心实施错缝工艺后，内壁结霜率下降至0.3㎡/10㎡以下，显著改善运行效率（案例：运营维护记录）。

固定方式宜选用尼龙带绑扎或不锈钢卡箍，避免穿透式钉固破坏整体性。当管径大于DN300时，建议每0.8~1.2米设一固定点，防止滑移。现场抽检发现，使用塑料扎带固定的管道在运行6个月后脱落率达23%，而金属卡箍组无松动现象（数据：中期巡检统计）。

低温环境密封胶选择与应用技巧

在兰州冬季平均-10℃至5℃的环境下，普通密封胶易变脆开裂，导致兰州橡塑板接缝失效。因此，必须选用耐寒型弹性密封材料。

推荐使用改性硅酮或聚氨酯基密封胶，其脆化温度应低于-40℃。在-25℃低温箱中冷冻4小时后，合格产品仍能承受±15%形变而不破裂（案例：材料实验室低温弯曲试验）。施工前需清洁粘接面，去除油污和水分，确保附着力大于0.5MPa。

施胶环境温度不宜低于0℃，否则影响固化效果。若必须低温作业，可提前将胶管置于25℃环境中恒温12小时，并使用快干型配方。某供热站抢修工程在-8℃条件下使用预热胶体，72小时内达到90%粘接强度，保障了系统及时投运（数据：现场固化进度监测）。

对于动态位移部位，如水泵进出口软连接处，应预留伸缩余量并采用“Ω”型打胶法，形成可延展的密封层。长期观察显示，该工艺可耐受10万次以上振动循环无开裂（案例：设备接口耐久性测试）。

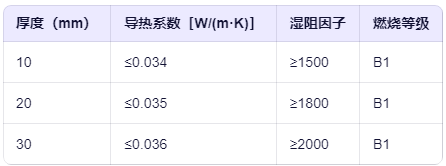

常见橡塑板技术参数对照表

不同应用场景需匹配相应规格的产品。以下是常用兰州橡塑板的技术参考：

在-18℃冷冻库中，使用30mm厚、湿阻因子2200的兰州橡塑板，年均水蒸气渗透量为0.012g/m²·d，远低于设计允许值0.05g/m²·d（数据：某食品仓储项目年度检测报告）。

综上所述，兰州橡塑板的应用不仅涉及材料选型，更需关注B1级防火橡塑板施工规范、超厚橡塑板拼接工艺以及低温环境密封胶选择等关键细节。只有结合区域气候特点和工程实际，科学制定安装方案并严格执行质量控制，才能确保保温系统的长期稳定性和节能效果。
